Logistikkonzept für mobile Wärmespeicher in Biogasanlagen

Im Versorgungsgebiet der badenova gibt es etwa 160 Biogasanlagen. Weil Fernwärmeleitungen relativ teuer sind, nutzen nur etwa 30 von ihnen die während der Gärung entstehende Wärme vollständig. Jährlich etwa fünf MW Wärme bleiben so bisher ungenutzt. Würde diese Wärme genutzt, würden allein in Südbaden etwa 20.000 t CO2 eingespart.

Am Beispiel der Biogasanlage Neuried entwickelte die Hochschule Offenburg deshalb ein Konzept für mobile Wärmespeicher, die die Wärme flexibel und ohne Fernleitungen direkt zum Abnehmer bringen. Mobile Wärmespeicher sind handelsübliche Container, die ein Speichermedium, beispielsweise Natriumacetat – auch bekannt als Pökelsalz - , enthalten. Ein wasserbasierter Wärmetauscher übergibt die Wärme aus der Biogasanlage in wenigen Stunden an den Speicher, den der Kunde oder ein Transportunternehmen anschließend auf einem Anhänger zum Verbrauchsort transportiert und dort anschließt.

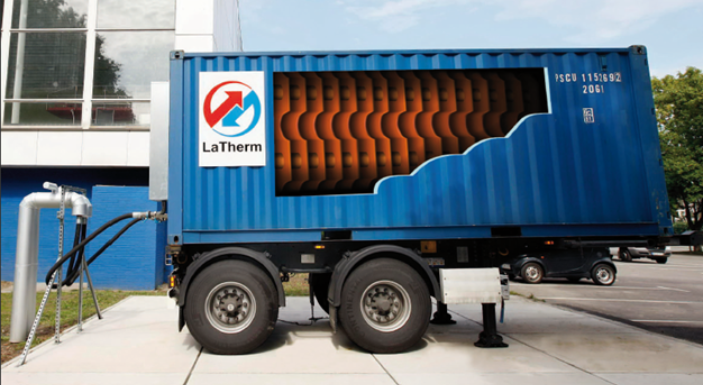

Wärmeproduktion und Verbrauch sind so zeitlich und räumlich entkoppelt. Der im Projekt untersuchte La-Therm-Latentwärmespeicher beispielsweise speichert 2,5 MWh, was genug ist, um ein Einfamilienhaus für ein Vierteljahr mit Warmwasser und Heizwärme zu versorgen. Pro Tag verliert der Speicher Tag weniger als ein Prozent an Wärme.

Für solche Wärmespeicher fehlt bisher ein umfassendes Logistikkonzept, das die gesamte Wertschöpfungskette von der Biogasanlage zur Beladestation über den Transport der Speicher zum Verbraucher berücksichtigt. Die Wissenschaftler analysierten deshalb zuerst bestehende Übergabestationen, Speichersysteme und Technik und berechneten anschließend die Wirtschaftlichkeit. Die Speicher sind an die Neurieder Ladestation angeschlossen und bringen so die Wärme zu den Nutzern. Einem Landwirt, der damit im Herbst seine Tabakblätter trocknet, ein Schwimmbad und Wohnhäuser im Winter und im Frühjahr Gewächshäuser.

Zusammenfassend kann aus den Projektergebnissen festgestellt werde, dass die Entnahmetemperatur sowohl beim Warmwasserspeicher als auch beim PCM-Speicher durch die Bauart und das verwendete Speichermaterial festgelegt sind. Nur im Falle des Zeolithspeicher kann die Entnahmetemperatur beliebig eingestellt werden. Ein weiterer Vorteil des Zeolithspeichers liegt in der pro Volumeneinheit speicherbaren Energiemenge. Diese liegt beim Zeolithspeicher ca. 220 kWh/m3. Im Gegensatz dazu kann in einem PCMSpeicher ca. 100 kWh/m3 und im Warmwasserspeicher ca. 60 kWh/m3 gespeichert werden. Die Lade- als auch die Entladezeiten sprechen auch für den Zeolithspeicher, da sie kürzer sind als bei den beiden anderen Speichersystemen.

Eine vergleichende Kostenabschätzung ist z.Z. noch nicht möglich, da im Falle des Zeolithwärmespeichers noch offende Felder existieren. Zeigen sich jedoch im Anschluss an das Projekt machbare Potentiale, ist das Konzept nicht nur für Biogasanlagen in attraktiv, sondern auch für andere Wärmeproduzenten wie beispielsweise Müllverbrennungs- oder Industrieanlagen. KWK-Gutschriften oder CO2 Zertifikate können die noch hohen Investitionskosten zumindest teilweise refinanzieren.

Projektdaten

Projektnummer 2011-14
Projektart Forschung und Studien
Projektträger Hochschule Offenburg
Laufzeit Mai 2011 bis Frühjahr 2014
Zuschuss 70.000
