Kombinierte Gärresttrocknung und Abgasreinigung bei Biogasanlagen

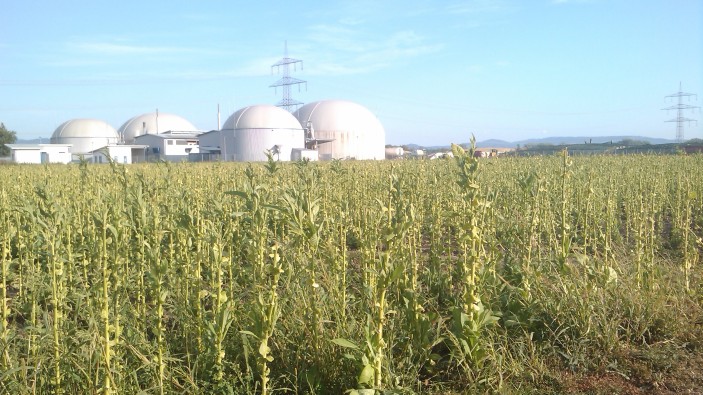

Testanlage für das Artor®-Verfahren, das Gärreste von Biogasanlagen aufbereitet und die Abgase aus dem Biogas-BHKW reinigt.

Beim Vergären von Substrat in einer Biogasanlage bleibt der sogenannte Gärrest übrig, also eine Masse, die zwar energetisch ausgelaugt aber noch voller Nährstoffe ist. Deshalb ist der Gärrest ein wertvoller Dünger, den der Anlagenbetreiber jedoch zuerst platzaufwändig in Silos lagern muss. In vielen Biogasanlagen verbrennen Blockheizkraftwerke (BHKW) das Biogas, um so Strom und Wärme zu produzieren. Um mit ihren Abgasen die Grenzwerte für Luftschadstoffe einzuhalten, benötigen die BHKW oft teure Filter und Katalysatoren, die zudem häufig ausgetauscht werden müssen. Für beides hat die Firma Artor eine innovative Lösung entwickelt. Aus dem Gärrest wird ohne vorgeschalteter Fest-Flüssig-Trennung ein flüssiges Stickstoffkonzentrat mit geringem Volumen und ein mineralienreicher Feststoffdünger gewonnen.

Die Anlage besteht aus zwei Einzelkomponenten. Die Erste entfernt das Ammoniak aus dem Gärrest und konzentriert es in einem Kondensat. Dieser Flüssigdünger erwies sich in ersten Feldversuchen als sehr pflanzenverträglich und wachstumsfördernd. In der zweiten Anlagenkomponente strömt das BHKW-Abgas durch den Gärrest. Dabei reichern sich das Formaldehyd und die Stickstoffoxide aus dem Abgas im Gärrest an. Während Stickstoff und Formaldehyd in der Luft zu den Schadstoffen zählen, dienen sie im Boden den Pflanzen als Nährstoff. Das Verfahren bietet noch einen weiteren Vorteil: Durch die Hitze aus dem Abgas verdunstet das in der Masse vorhandene Wasser. Das Ergebnis ist ein kompakterer, leichterer und mit pflanzenverfügbarer Stickstoffverbindung (Dünger) angereicherter Gärrest. Damit reichen kleinere Lagersilos aus und die Landwirte sparen beim Ausbringen auf die Felder Zeit und Kraftstoff.

Nach ersten erfolgreichen Laborversuchen an der HS Offenburg entwickelte Artor eine Pilotanlage, optimierte die einzelnen Komponenten und entwickelte einen markttauglichen Prototypen. Für die Betreiber der etwa 8.000 Biogasanlagen in Deutschland bietet das Artorverfahren eine innovative Option um die Kombination Biogasanlage – BHKW – Düngung weiter zu optimieren. Das Konzept ist flexibel: Benötigen die Landwirte rund um eine Biogasanlage den Gärrest nicht als Dünger, kann ihn die Anlage auch zu einem festen Brennstoff für Heizkraftwerke trocknen.

Drei wesentliche Projektergebnisse:

  • Die Entstickung des Gärrestes verringert den Stickstoffeintrag in die Umwelt.
  • Der gewonnen Flüssigdünger erwies sich in ersten Feldversuchen als sehr pflanzenverträglich und wachstumsfördernd.
  • Durch die Kombination von Biogasanlage und Gärrestaufbereitung zu Dünger entsteht eine regionale Wertschöpfungskette mit nachhaltigem Nährstoffmanagement und flexibler Nutzung.

Projektdaten

Projektnummer 2010-17
Projektart Forschung und Studien
Projektträger Artor Energie GmbH & Co. KG
Laufzeit September 2010 bis 2016
Zuschuss 240.000
