Innovative Wasserkraft für Kläranlagen

Speziell entwickelte Wasserkraftanlagen gewinnen erneuerbare Energie in Kläranlagen.

Abwasser zu reinigen ist energieintensiv und damit relativ teuer. Gleichzeitig bieten die rund 10.000 deutschen Kläranlagen mit ihrem komplexen Kanal- und Röhrennetz ein ungenutztes Wasserkraftpotential. Dieses blieb aber bisher aus technischen Gründen weitgehend ungenutzt, denn herkömmliche Wasserkraftanlagen eignen sich kaum für die besonderen Gegebenheiten einer Kläranlage. Dazu zählen unter anderem schwankende Abwassermengen und hohe Fallhöhen in engen Röhren von oftmals nur anderthalb Metern Durchmesser. Aufbauend auf zwei erfolgreichen Prototypen entwickelt die Ühlinger Firma Karl Kraus Maschinenbau - Umwelttechnik eine Wasserkraftanlage, die - an diese speziellen Erfordernisse angepasst - ohne bauliche Veränderungen eingebaut werden kann. Mehrere hintereinander geschaltete, oberschlächtige Wasserräder nutzen in den engen Röhren, Schächte und Kanälen die Wasserkraft optimal. Dabei ist besonders der ungestörte Wasserstrom in und zwischen den Wasserrädern ein Kernpunkt der Entwicklungen. Hergestellt aus rostfreiem Stahl, eignen sich die Wasserräder sowohl für gereinigtes als auch für Schmutzwasser. Sie sind mit besonderen Stauschildern ausgestattet, die unabhängig vom Wasserfluss immer die gleiche Staumenge halten.

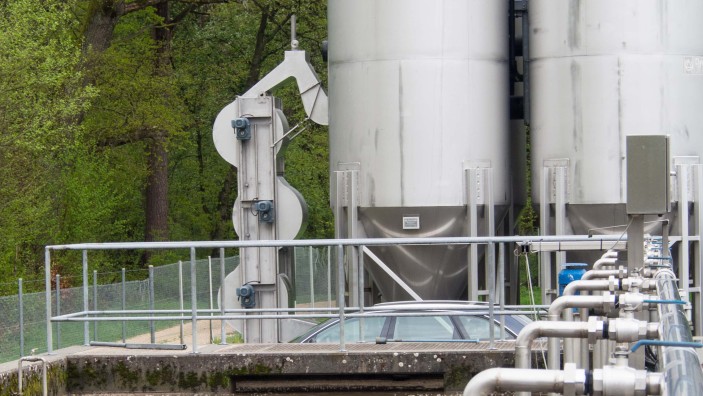

Kraus Maschinenbau testete ein solches System bereits auf kleinem Versuchsmaßstab und erprobt nun eine Pilotanlage in der Kläranlage Waldshut-Tiengen. Das Projekt analysierte, wie wirtschaftlich diese Anlage arbeitet und vergleichte Herstellungskosten mit den eingesparten Stromkosten, um möglichst kurze Amortisationszeiten zu erzielen. Kraus Maschinenbau rechnete mit einer Durchschnittsleistung von 2 kW pro Anlage oder einer jährlichen Stromerzeugung von ca. 16.000 kWh, da das Wasser konstant Tag und Nacht fließt. Für die ca. 10.000 deutschen Abwasserreinigungsanlagen mit ihrem etwa 540.000 Kilometer Kanalnetz bieten innovative Wasserkraftanlagen ein großes Potential, um den eigenen Strombedarf teilweise zu decken und so die Abwasserreinigung klimafreundlicher und wirtschaftlicher zu gestalten.

Darstellung dreier wesentlicher Erkenntnisse aus dem Projekt

  • Das oberschlächtige Wasserrad ist bei stark schwankenden Wassermengen zwischen 1l/s und 200l/s und Fallhöhen über 1 Meter wohl die beste Lösung zur Stromerzeugung aus Abwasser.
  • Trotz Konstruktionshilfen in Form von Formeln, Skizzen und Fachliteratur sind die praktischen Versuche insbesondere zur Verkleinerung der Geometrie der Raddurchmesser unverzichtbar.
  • Der Innovationsfonds ist besonders für kleine Unternehmen ein einzigartiges Instrument , damit eine zukunftsweisende Idee in ein reales Projekt umgesetzt werden kann.

Projektdaten

Projektnummer 2014-02
Projektart Bau und Anwendung
Projektträger Karl Kraus Maschinenbau- und Umwelttechnik
Laufzeit April 2014 bis April 2016
Zuschuss 27.750
