Thermoelektrische Generatoren im Hochtemperaturbereich für BHKW

Thermoelektische Generatoren produzieren Strom aus dem heißen Abgas von BHKWs.

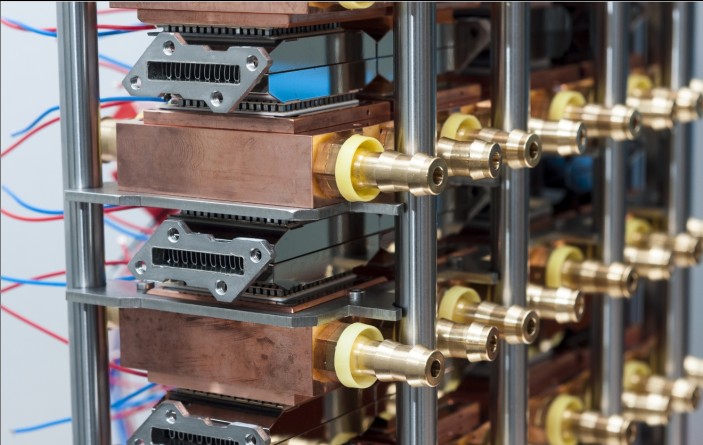

Wie wirtschaftlich ein BHKW ist, hängt wesentlich von dessen elektrischem Wirkungsgrad ab. Wärmetauscher mit thermoelektrischen Generatoren können aus dem heißen Abgas des BHKWs zusätzlich Strom gewinnen und damit den Wirkungsgrad erhöhen. Thermoelektrische Generatoren wandeln Wärmeströme zwischen einer warmen und einer kalten Seite in elektrische Energie um. Sie sind robust, weitgehend wartungsfrei und langlebig, jedoch eigneten sich herkömmliche Generatoren nur für Temperaturen bis 200 °C. So bleibt die Wärmeenergie aus dem Abgasstrom ungenutzt. Das Fraunhofer Institut für physikalische Messtechnik (IPM) hat in den vergangenen Jahren erstmals Module entwickelt, die sich für Temperaturen bis 550 °C eignen. Zusammen mit der Firma Schleif Automation, spezialisiert auf den innovativen Anlagenbau, entwickelt das IPM einen thermoelektrischen Generator, der parallel zum vorhandenen Wärmetauscher die BHKW-Abwärme nutzt. Hierdurch kann neben der reinen Brauchwassererwärmung zusätzlich mit Hilfe des Wärmetauschers elektrischer Strom generiert werden.

Das Projektteam simuliert zunächst das Verhalten des thermoelektrischen Wärmetauschers bei Betrieb im Abgasstrom eines BHKWs, um eine möglichst hohe Ausbeute an elektrischer Leistung zu erzielen. Danach wird ein eigens optimierter thermoelektrischer Wärmetauscher hergestellt und in einem von badenova betriebenen Schleif-BHKW eingesetzt. Die anfallenden Daten integrieren die Forscher in die BHKW-Steuerungssoftware, um einen reibungslosen und effektiven Betrieb zu garantieren. Nach dieser Testphase kommt der Wärmetauscher in einem von badenova betriebenen Schleif-BHKW zum Einsatz. Die Forscher rechnen damit, dass ihr System den elektrischen Wirkungsgrad der BHKW um etwa 3 % steigert. In Zukunft könnten solche thermoelektrische Generatoren nicht nur in BHKWs, sondern auch in Fahrzeugen Verwendung finden und so dazu beitragen Treibstoff und CO2 einzusparen.

Projektdaten

Projektnummer 2014-07
Projektart Forschung und Studien
Projektträger Fraunhofer Institut für Physikalische Messtechnik
Laufzeit Mai 2014 bis April 2020
Zuschuss 245.220
