Energiespeicher auf Wasserstoffbasis

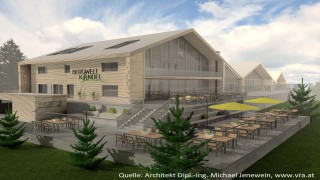

Die steigende Nachfrage von Tages- und Übernachtungsgästen auf dem Ausflugs- und Aussichtsberg Kandel führte zu dem Entschluss, die „ Bergwelt Kandel“ wieder neu zu beleben. Im Zuge dessen entsteht mit der konsequenten Umsetzung des Nachhaltigkeitsprinzips eine SB-Berggaststätte mit Übernachtungsmöglichkeiten in Doppel- und Mehrbettzimmern, Ferienwohnungen und ein Bergchalet-Dorf. Ziel ist eine zu 100% autarke Energieversorgung, welche durch den Einsatz von hochflexible Energiespeicherlösungen die stark wechselnden Anforderungen zuverlässig abdeckt. Im Fokus der geplanten Vorstudie / Konzeptentwicklung standen im Kontext der o.g. Anforderungen Energiespeicherkonzepte auf Wasserstoffbasis, welche durch ihre hohe Flexibilität sehr gut geeignet sind, zwischenzeitliche Stromüberschüsse aus fluktuierenden Energiequellen (Sonne, Wind), in einen energetisch hochwertigen und gut speicherbaren Energieträger umzuwandeln und anschließend je nach Bedarf beliebig lange zwischenzuspeichern. Somit sollten durch die Konzeptionsentwicklung wertvolle Erkenntnisse für die Umsetzung in einem Gesamtenergiekonzept mit einem möglichst hohem Autarkiegrad gewonnen werden. Diese Ergebnisse liegen nun vor und können im Abschlussbericht nachgelesen werden. Weitere Informationen rund um die Konzeptionierung der neuen Bergwelt Kanel finden sich unter www.Bergwelt-Kandel.de

Darstellung drei wesentlicher Erkenntnisse aus dem Projekt:

  • Wirtschaftlichkeit: Ein wesentlicher Faktor für den wirtschaftlichen Betrieb der H2-Anlage stellt die Auslastung ( Anzahl der Vollaststunden) der zentralen Anlagenkomponenten (Elektrolyseur, Brennstoffzellen-BHKW) dar. Eine wirtschaftliche Auslastung kann ab ca 4.000 Vollaststunden/a erreicht werden. Dies lässt sich jedoch aktuell im BV Bergwelt Kandel allein mit der möglichen PV-Ausbeute von ca. 1.500 Vollaststunden/a nicht erzielen. Möglicherweise kann durch einen zukünftigen Erweiterung der Eigenenergieversorgung bspw. durch eine Kleinwindkraftanlage die Energieausbeute (Volllaststunden) gesteigert werden und damit verbunden auch die Wirtschaftlichkeit verbessert werden.
  • Wahrnehmung und Akzeptanz: Der verfahrenstechnische Charakter und die Komplexität der H2-Anlage wird von den Bauherrn der Bergwelt Kandel (Gastronomie- und Hotelbranche) eher als eine Anlagetechnik mit Bezug zum industriellen Umfeld (bspw. Verdichtungsdrücke bis zu 300 bar ü) wahrgenommen, welches für sie ein fremdes Terrain mit einem schwer einzuschätzenden unternehmerischen Risiko darstellt.
  • Flächenplanung und notwendiger Platzbedarf: Die frühzeitige Berücksichtigung des notwendigen Platzbedarfs für die Integration eines bzw. mehrerer 30 bar - H2-Speicher, ermöglicht die sog. „Direkte Speicherung“ (d.h. eine H2-Speicherung ohneDruckerhöhung) und damit verbunden die Nutzung einer ganzen Reihe von positiven Auswirkungen aufdas geplante Projektvorhaben:- geringerer Komplexitätsgrad (weniger Anlagenkomponenten)
    • kein zusätzlicher Verdichter inkl. Druckluftkompressor notwendig
    • höherer Wirkungsgrad
    • geringere Investitionskosten
    • geringer Betriebskosten (Eigenenergiebedarf, Wartungskosten)
    • Steigerung der Akzeptanz (s.a. Pkt. 2)

Projektdaten

Projektnummer 2019-08
Projektart Forschung und Studien
Projektträger Metzgerei Reichenbach
Laufzeit 01.01.2019 - 29.01.2020
Zuschuss 17.000€
