Innovatives Gewächshaussystem mit Fischzucht und Solarstrom

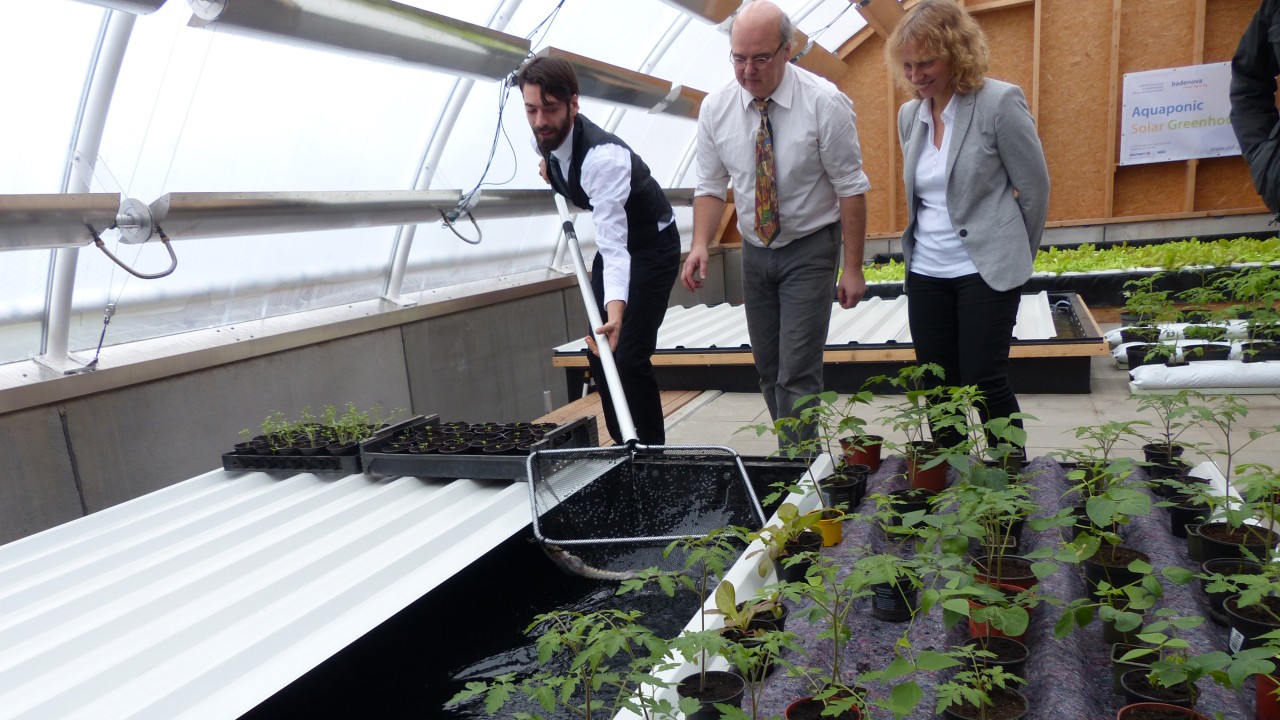

In Neuenburg erprobte die Firma EBF GmbH ein innovatives Gewächshaussystem, in dem durch eine multifunktionelle Photovoltaikanlage Pflanzen- und Fischzucht ganzjährig möglich sind. Das sogenannte Aquaponic System – abgeleitet von Aquakultur für Fisch- und Hydroponik für Pflanzenzucht – kommt dabei weitgehend ohne externe Energiequellen aus. Anders als im herkömmlichen Pflanzenbau, wachsen bei der Hydroponik Pflanzen nicht im Erdreich, sondern in einem speziellen, wasserreichen Substrat, das auf die Bedürfnisse der Pflanzen abgestimmt ist. Das Wasser für die Pflanzenzucht kommt aus den Fischbecken, ist dadurch bereits mit Nährstoffen angereichert und benötigt keine weiteren Dünger. So entsteht ein Wasser sparender, geschlossener Kreislauf mit nur geringer CO2-Emission.

Das Gewächshaus ist mit einer ETFE-Folie überzogen, die besonders stabil und selbstreinigend ist und die für das Pflanzenwachstum notwendigen UV-Strahlen durchlässt. Durch die flexiblen Komponenten eignet sich das System für alle Klimastufen und Jahreszeiten. Wird das Gewächshaus zu heiß, verschatten besondere, mit Photovoltaikelementen ausgestattete Lamellen die Pflanzen. Gleichzeitig gewinnen die Lamellen Solarstrom, der das Gewächshaus mit Energie versorgt und es so weitgehend unabhängig von externem Stromquellen macht. Eine Sulphur-Plasma-Lampe fördert das Wachstum im Winter, während ein Wärmeschutzrollo das Gewächshaus bei Bedarf isoliert. Eine spezielle Lichtfolie wandelt zudem grünes Licht, welches Pflanzen nicht für die Photosynthese nutzen können, in rotes, nutzbares Licht um. Je nach Standort – z. B. in heißen Gebieten mit viel Sonnenschein – können einzelne Komponenten ganz wegfallen.

Im hessischen Heppenheim betrieb EBF schon eine 50 qm große Pilotanlage, das 350 m³ große Gewächshaus in Neuenburg erprobte das Konzept nun im größeren Stil und machte es einem größeren Publikum bekannt. Die Gewächshäuser eignen sich für Privatleute oder den kommerziellen Anbau und zeigen neue Wege auf, um Lebensmittel autark und nachhaltig zu produzieren.

Hat das Projekt Ihr Interesse geweckt? Im Abschlussbericht können Sie nähere Informationen zur Umsetzung und den einzelnen Komponenten erhalten.

Projektdaten

Projektnummer 2012-15
Projektart Bau und Anwendung
Projektträger EBF GmbH
Laufzeit Mai 2012 bis Januar 2015
Zuschuss 168.201
