Kälte aus Abwärme

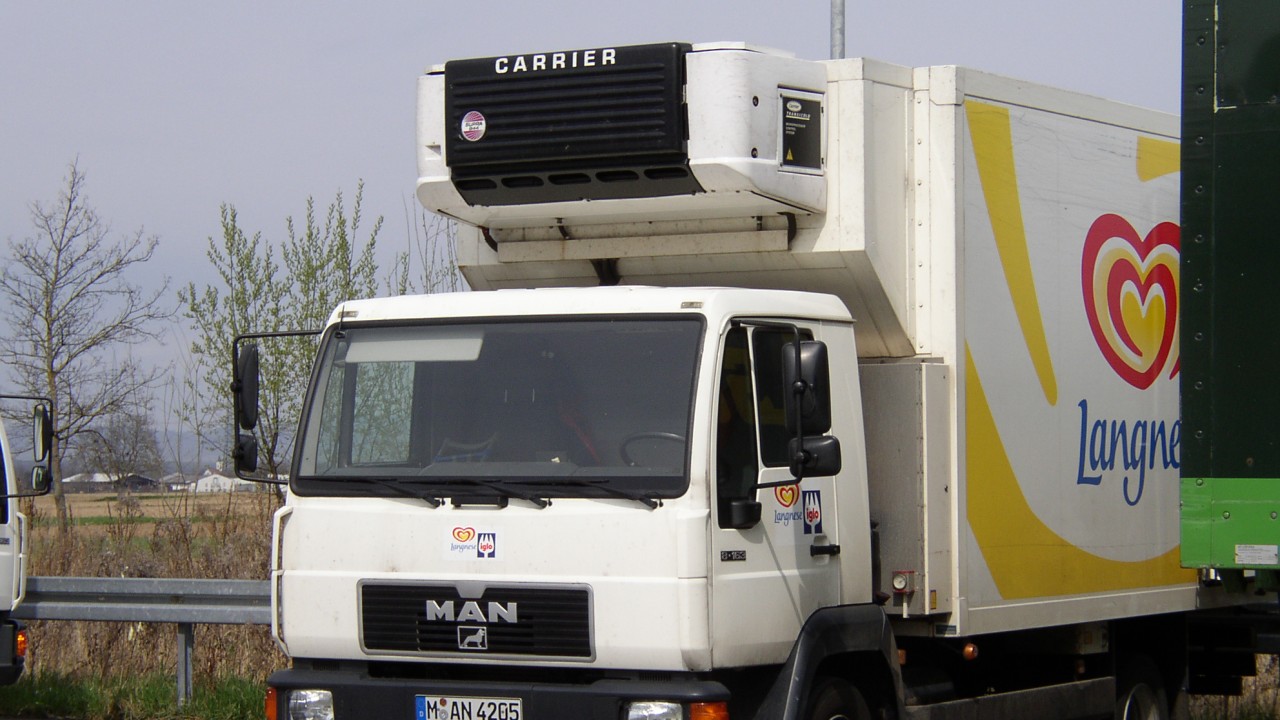

Um ihre Ladung zu kühlen, brauchen LKW im Regionalverkehr pro Stunde circa zwei bis drei Liter Diesel. Die Idee für eine innovative Kühlanlage der Sortech AG zielte darauf ab, den Verbrauch um 40 Prozent zu senken. Weil sie die Wärme aus dem Kühlwasser nutzt, benötigt das System kaum zusätzliche Energie und verbessert, integriert in die konventionelle Anlage, deren Wirkungsgrad. Ursprünglich vom Fraunhofer Institut für Solare Energiesysteme für thermische Solaranlagen entwickelt, verstärkt bei diesem innovativen Prinzip eine Sorptionspumpe den Kältekreislauf. Dazu wird der herkömmlichen Kälteanlage das innovative System vorgeschaltet. Wenn heiße Luft aus der Kühlanlage über das synthetische Granulat der Pumpe fließt, sinkt dessen Temperatur stark ab und gefriert eine Wassersubstanz zu Eis. Dieses Eis wiederum erzeugt kalte Luft, die die Anlage zum Kühlen verwendet.

Weil sie ihren Prototyp wegen der wirtschaftlichen Rahmenbedingungen nicht in LKW testen konnten, entwickelte Sortech ein verbessertes, kompakteres Modell, das als stationäre Klimaanlage dient. Seit 2006 kühlt eines davon im Praxistest den Seminarraum der Gewerbeakademie Freiburg.

Mehr Informationen auf der Homepage von SorTech.

Projektdaten

Projektnummer 2003-04
Projektart Forschung und Studien
Projektträger SorTech AG
Laufzeit Januar 2003 bis Juni 2006
Zuschuss 250.000
