Neue Verwertungswege für Asche aus Biomasseverbrennungsanlagen

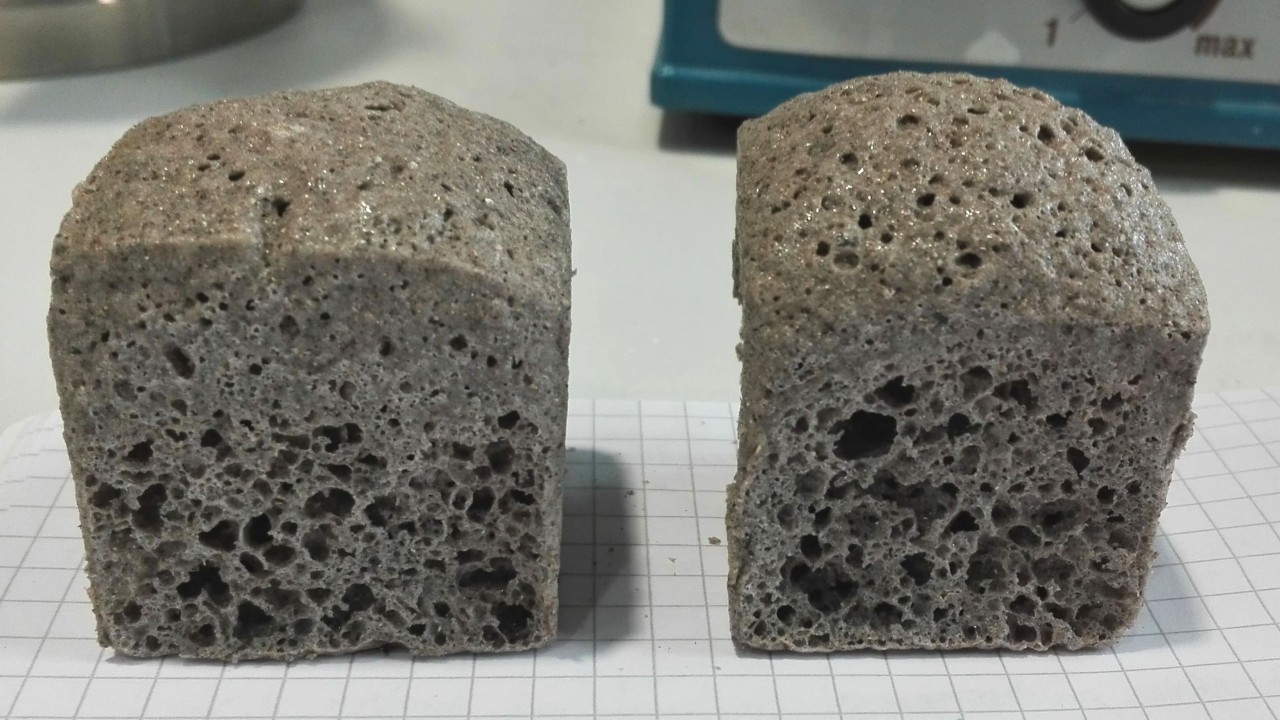

Beim Verbrennen von Biomasse zur Wärmeerzeugung entsteht Asche, die teilweise mit Schwermetallen belastet ist. Besonders beim Einsatz von Altholz und nicht naturbelassenen Hölzern ist der Anteil an belasteten Aschen hoch. Bisher müssen Betreiber diese Asche in speziellen Deponien kostenpflichtig entsorgen. Nun erforschte das Projekt der Hochschule Offenburg, inwiefern sich die Asche aus Biomasseöfen als kostengünstige Ersatzstoffe in der Herstellung von Baumaterialien wie Polymerbeton oder Schaumglas eignet. Dieses Verfahren bietet zwei Vorteile: Die Aschen ersetzen Sand, der bisher in der Betonherstellung eingesetzt wird und bei dessen Förderung und Weiterverarbeitung CO2 freigesetzt wird. Außerdem sind die Schwermetalle aus den Aschen in den Baustoffen gebunden und so nicht mehr umweltgefährdend. Während gering belastete Asche schon in der Betonherstellung im Einsatz ist, erprobten die Wissenschaftler diesen Weg erstmals mit problematischen hochbelasteten Aschen.

Im Projekt analysierten die Wissenschaftler in einem ersten Schritt die Konsistenz und Bestandteile verschiedener Aschen, insbesondere ihre Belastung mit Schwermetallen und das Gefahrenpotential für Mensch und Umwelt. Anschließend untersuchten sie, wie die Zugabe von Aschen die Materialeigenschaften von Polymerbeton, Geopolymer, Sinterleichtbaustoffen und Schaumglas beeinflusst. Für die zwei erfolgreichsten Verwertungswege aus diesen vier Varianten berechneten die Forscher anschließend Produktionskosten und Wirtschaftlichkeit im Vergleich mit konventionell hergestellten Produkten. Auch die langfristigen Umweltauswirkungen durch den Einbau der Aschen wurden untersucht. Zusammen mit Partnern aus der Wirtschaft werden nun zwei Verwertungswege im größerem Maßstab angedacht und Vermarktungsmöglichkeiten eroriert. Das Pilotprojekt zeigte damit neue Wege auf, um Biomasseasche dezentral zu verwerten.

Mehr Informationen auf dem Flyer und der Webseite der AG Biomasse der HS Offenburg.

Darstellung drei wesentlicher Erkenntnisse aus dem Projekt:

1.Der Rohstoff Sand kann prinzipiell in Schaumglas, Leichtbeton, Sinterleichtbaustoffen und in Polymerbeton durch Aschen aus der Biomassefeuerung substituiert werden. Dabei werden die Baustoffanforderungen (Druckfestigkeit, Dichte, Aushärtezeit) erreicht.

2.Werden Aschen mit geringen Schwermetallgehalten als Zuschlagstoff bei der Herstellung von Recyclingbaustoffen verwendet, können die Produkte ohne Einschränkung eingesetzt werden.

3.Die Eignung der Asche als Zuschlagstoff für einzelne Verwertungswege hängt von der Feuerungsanlage, der eingesetzten Biomasse, der Art der Aschen und dem Schwermetallgehalt der Asche ab.

Projektdaten

Projektnummer 2015-13
Projektart Forschung und Studien
Projektträger Hochschule Offenburg
Laufzeit 2016 bis September 2019
Zuschuss 96.600
