Das VAG-Netz als Speicher für PV-Strom | 2017-07

Wohin mit dem Strom?

Das klimaneutrale Europa-Park Stadion wird mit Strom aus Photovoltaikanlagen versorgt. Dabei mussten die Planer den stark schwankenden Energiebedarf – hoch an Spieltagen, niedrig in den Wochen dazwischen – in Betracht ziehen. Deshalb wurden beim Stadion zwei PV-Anlagen eingeplant: eine kleine zur Deckung des Grundbedarfs und eine größere zur Deckung der Spitzenlasten. Kann der Strom nicht vom Stadion genutzt werden, wird er ins Stromnetz eingespeist. Wirtschaftlich ist das oft wenig sinnvoll, denn wenn auch andere Erzeuger erneuerbarer Energien viel Strom einspeisen, z. b. in sonnigen Sommermonaten, erhält der Betreiber nur geringe oder gar keine Erlöse. Daher analysierte eine Machbarkeitsstudie der badenovaWÄRMEPLUS und des Fraunhofer ISE eine alternative Einspeisung, nämlich ins Straßenbahnnetz der VAG. Das Projektziel war es, herauszufinden, ob daraus eine Gewinnsituation für beide Seiten entstehen kann: Die VAG erhält Strom zu günstigeren Konditionen; badenovaWÄRMEPLUS kann den PV-Strom direkt, wirtschaftlich und lokal sinnvoll einsetzen.

Batteriespeicher als Puffer und für mehr Effizienz

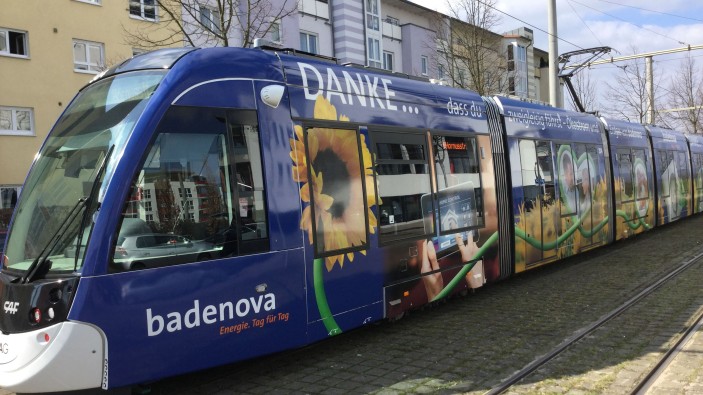

Zentraler Bestandteil eines solchen Systems ist ein Batteriespeicher, der flexibel zwischen Angebot und Nachfrage puffern kann. Ebenso könnte das Speichersystem auch die Energieeffizienz der VAG verbessern. Bisher gehen bis zu 950.000 kWh Bremsenergie pro Jahr verloren. Zwar sind die Straßenbahnen der VAG rückspeisefähig, d. h. sie können die beim Bremsen erzeugte Energie ans Straßenbahnnetz abgeben, das funktioniert aber nur, wenn sich gerade eine anfahrende oder beschleunigende Straßenbahn in unmittelbarer Nähe befindet, um die Energie aufzunehmen.

Ist dies nicht der Fall, z. b. an Ausläuferstrecken oder Endhaltestellen, wandeln die Straßenbahnen die Bremsenergie in Verlustwärme um. Ein Batteriespeicher könnte diesen überschüssigen Strom aufnehmen.

Komplexes Speichersystem

In einem früheren Innovationsfondsprojekt hatte die VAG bereits einen kleineren Schwungradspeicher an einer Endhaltestelle erprobt. Im jetzigen Projekt wurde von den Experten der WÄRMEPLUS und dem Fraunhofer ISE ein komplexeres Speichersystem angedacht, dass sowohl PV-Strom als auch Bremsenergie aufnehmen und gezielt und erlösoptimiert entweder über einen Wechselrichter an das öffentliche Netz oder direkt als Gleichstrom in das Straßenbahnnetz abgibt.

Dazu verglichen sie verschiedene auf dem Markt erhältliche Speichermodelle, und analysierten, wie groß ein solcher Speicher ausgelegt sein muss, um sowohl wirtschaftlich wie effizient zu sein.

Mit dem an die lokale Infrastruktur angepassten Konzept zeigte das Projekt neue Wege auf, um Energieversorgung und Energiewende ökologisch und ökonomisch sinnvoll zu gestalten.

Darstellung drei wesentlicher Erkenntnisse aus dem Projekt:

• Große Herausforderung bei der Auslegung des Gesamtsystems ist in diesem Fall die sich stark ändernde Energiebezugsleistung beim Anfahren der Straßenbahnen. Darin unterscheidet sich dieser Anwendung eines PV-Batterie-Speichersystems stark von herkömmlichen Einsatzgebieten. Eben dies führt auch dazu, dass sehr anwendungsspezifische Batteriespeichertechnik eingesetzt werden muss, um das Straßenbahnnetz sinnvoll mit PV-Strom zu speisen. Diese ist wiederum oft teuer, da sie bisher nicht im Massenmarkt eingesetzt wird.
• Die aktuellen energiewirtschaftlichen Rahmenbedingungen erschweren den Ansatz eines multifunktionalen Batteriespeichers, wodurch viele Batteriespeicher mit nur einem Anwendungsfall nicht wirtschaftlich betrieben werden können. Bei weiteren Anwendungsfällen neben der PV-Stromzwischenspeicherung, wäre eine Wirtschaftlichkeit auch in diesem Fall leichter zu erzielen.
• Für eine bessere Wirtschaftlichkeit ist auf möglichst kurze Kabelstrecken und ein geeigneter Netzanschlusspunkt zu achten, da dadurch die Investitionskosten reduziert werden können. In diesem Fall waren die Kabelwege im Verhältnis zur PV-Leistung wesentlich zu hoch.
