Kalte Fernwärme für Steinen

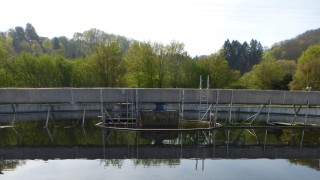

In Steinen untersuchte eine Machbarkeitsstudie, ob die Abwärme der dortigen Verbandskläranlage zur Kälte- und Wärmeversorgung zweier Neubaugebiete – Alte Weberei und Gewerbegebiet an der Wiese III – nutzbar ist. Anders als beispielsweise in der Schweiz hat sich die Nutzung von Abwärme aus Abwasser in Deutschland noch nicht durchgesetzt. Insbesondere die Abwärme aus Kläranlagen bleibt noch ungenutzt. Momentan wird das warme Abwasser der Kläranlage Steinen ungenutzt in den Fluss Wiese geleitet, was dessen Ökosystem verändert. Mit circa 10-15 °C liegt die Abwassertemperatur in einem Bereich, der bisher nur sehr aufwändig als Wärme- oder Kältequelle genutzt werden kann, jedoch bei einem Trockenwetterabfluss von 7.500 Kubikmeter pro Tag aber immer noch etwa 1 MW potentielle Wärmeleistung enthält. Neben dem Model eines konventionellen Fernwärmenetzes mit zwei Leitungen für Vor- und Rücklauf, untersuchte die Studie auch ein innovatives 1-Leitersystem. Dabei durchfließt das gereinigte Abwasser zunächst einen Feinstfilter und Entkeimer bevor es direkt zu den Abnehmern geleitet wird, wo Wärmepumpen die Abwärmeenergie nutzen. Danach fließt das ausgekühlte Reinwasser über die Regenwasserkanäle in den Vorfluter, also die Wiese.

Die Studie kam zum Ergebnis, dass ein solches System rechtlich und technologisch machbar und ökologisch und wirtschaftlich sinnvoll ist. Die Umsetzung liegt nun bei der Gemeinde Steinen oder anderen Interessierten.

Drei Haupterkenntnisse:

  • Die Studie zeigt einen innovativen, bisher unrealisierten Weg auf, Abwärme in einem 1-Leitersystem zu nutzen. Um Erfahrungswerte zu sammeln, ist eine Versuchsanlage notwendig.
  • Die Frage, ob sich ein Biofilm im Leitungssystem und auf den Wärmepumpen bildet, und inwieweit dieser den Reinigungs- und Wartungsaufwand beeinflusst lässt sich ohne Versuchsanlage noch nicht abschätzen.
  • Die Zeitschiene für eine Realisierung muss sehr früh in der Bauplanung ansetzen und es müssen Erfahrungen (siehe 1. und 2.) vorhanden sein.

Projektdaten

Projektnummer 2017-10
Projektart Forschung und Studien
Projektträger ratio Neue Energie GmbH
Laufzeit November 2016 bis August 2017
Zuschuss 10.000 €
