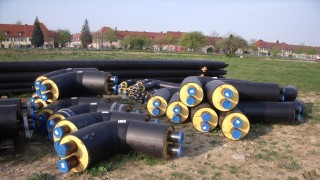

Solare Fernwärmeversorgung im Neubaugebiet Freiburg Gutleutmatten

Energieeffiziente Neubauten verbrauchen im Sommer kaum Heizenergie; der größte Posten für die Wärmeversorgung ist dann das Warmwasser. Das Freiburger Neubaugebiet Gutleutmatten kombiniert deshalb den Anschluss ans Fernwärmenetz mit solarthermischen Anlagen auf allen Gebäuden mit ihren etwa 500 Wohneinheiten. Diese Kombination bietet etliche Vorteile, wird aber bisher selten zusammen eingesetzt. Das Projekt der badenova WärmePlus zeigt jetzt Wege auf, Fernwärme und Solarthermie effizient miteinander zu verknüpfen. Je weniger Wärme die Wohneinheiten aus dem Fernwärmenetz beziehen, desto höher ist der relative Wärmeverlust im Netz. Deshalb schaltet das innovative System, gesteuert von einer zentralen Anlage, je nach Bedarf, das Wärmenetz ab und auf Wärme aus den etwa 40 Solaranlagen mit 2000 Quadratmetern Kollektorfläche um. Um den Wechsel zwischen beiden Systemen störungsfrei und energieeffizient durchzuführen ist eine besondere Regelstation nötig. Diese stellt sicher, dass Restwärme optimal genutzt wird und gleicht Druck- und Temperaturunterschiede aus, indem sie beispielsweise die Rohrleitungen nach einer Passivphase langsam wieder anwärmt. Auch die konsequente Ausstattung aller Gebäude mit Solaranlagen stellt die Planer vor eine Herausforderung. Hohe und schmale Gebäude beispielsweise haben nur wenig Dachfläche im Verhältnis zu ihrem Wärmebedarf. Mehrere Optionen ermöglichen es, auch diese Gebäude im Sommer allein mit Solarwärme zu versorgen: Hochwertigere Kollektoren bieten einen höheren Solarertrag, zusätzliche Wärme könnte über das vorhandene Netz von anderen Gebäuden bereitgestellt werden oder ein Durchlauferhitzer den restlichen Wärmebedarf decken. Das Projekt prüft, welche dieser Alternativen technisch, wirtschaftlich und ökologisch am sinnvollsten sind. Außerdem testen die Planer unterschiedliche zentrale und dezentrale Anlagen, um das Warmwasser möglichst effizient konstant auf die erforderlichen 60°C aufzuheizen.

Gegenüber einer Fernwärmeversorgung ohne Solaranlagen spart das Projekt pro Jahr etwa 800 MWh an Energie oder 42 Tonnen CO2 ein. Mit Führungen und Informationsveranstaltungen stellen badenova Wärmeplus und der Forschungspartner Fraunhofer ISE die Anlage und Forschungsergebnisse vor. Das Projekt zeigt damit Wege auf, bestehende Fernwärmenetze mit Solarthermie zu kombinieren und so dem Ziel einer klimaneutralen Wärmeversorgung näher zu kommen.

Projektdaten

Projektnummer 2014-03
Projektart Forschung und Studien
Projektträger badenova WÄRMEPLUS GmbH
Laufzeit Mai 2014 bis Dezember 2020
Zuschuss 210.650
