Studie zur Pyrolyse von Biomasse

Anders als beim Vergasen oder Verbrennen von Biomasse benötigt die Pyrolyse (auch Verschwelung genannt) keinen Sauerstoff, um Stoffe zu zersetzen. Deshalb nennt man dieses Verfahren, dessen Name sich vom griechischen ‚pyr’ für Feuer und ‚lysis’ für Auflösung ableitet, auch eine thermo-chemische Spaltung. Alleine durch das Erhitzen verschwelt der eingesetzte Stoff zu einer kohleartigen Masse. Das macht das Verfahren interessant, um biogene Reststoffe, wie sie in der Landwirtschaft oder der Lebensmittelproduktion anfallen, energetisch zu verwerten.

Bei vielen Stoffen ist noch nicht bekannt, ob sie sich für eine Pyrolyse eignen. Ein Freiburger Projektteam testet das Pyrolyseverfahren für Kleegrasmischungen und für Okara, einem wässrigen Nebenprodukt der Tofuproduktion. Während man in Asien Okara in Suppen oder Gebäck verwendet, entsorgen hiesige Produzenten die Masse überwiegend als Abfallstoff oder verkaufen sie als Viehfutter. Wegen des hohen Wassergehaltes war es bisher schwierig, den Restenergiegehalt von Okara zu nutzen, ohne vorher viel Energie in die Trocknung zu stecken.

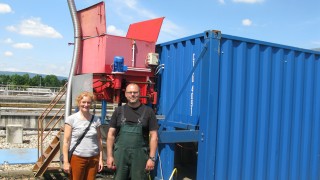

Mit einer Pilotanlage testet das Projekt deshalb, ob sich Okara und Kleegras für Pyrolyseverfahren nutzen lassen. Hierbei wird die Biomasse im luftdichten Reaktor zu Synthesegas und Biokohle umgesetzt, die als konzentrierter Kohlenstoff (C) anfällt. In einem zweiten Reaktor verbrennt das Synthesegas emissionsarm zur Wärmenutzung.

Biokohle – d. h. verkohlte Biomasse – zeichnet sich durch zwei Eigenschaften aus: In den Boden eingearbeitet verbessert sie dessen Fähigkeit, Wasser und Nährstoffe zu speichern. Unter dem Namen Terra Preta ist dieses Prinzip aus Südamerika bekannt, wo die Ureinwohner in präkolumbianischer Zeit so die Erträge auf den nährstoffarmen Böden verbesserten. Das Projekt untersucht, wie sich Biokohle aus Okara auf das Pflanzenwachstum und Stoffflüsse auswirkt, ob sie eventuell Schadstoffe enthält und ob sie sich überhaupt für hiesige Böden eignet.

Noch eine zweite Eigenschaft macht die Biokohle zu einem besonderen Stoff. Sie speichert einen Großteil des Kohlenstoffes, einem Hauptbestandteil von Biomasse. Anders als bei fossilen Brennstoffen, deren Nutzung große Mengen an CO2 freisetzt oder beim Verbrennen von Biomasse bzw. Biogas, bei dem die ausgestoßene Menge an CO2 dem entspricht, was die Pflanzen während ihres Wachstums aufgenommen haben, hat die Pyrolyse eine negative CO2-Bilanz. Mit dieser sogenannten C-Sequestrierung bindet man durch die langsame Zerfallsrate der Biokohle den klimaschädlichen Stoff langfristig im Boden.

Damit hat die Pyrolyse das Potential, bisher unbrauchbare oder gemischte biogene Resstoffe zu nutzen und mit dem Düngepotential der Biokohle die CO2-Bilanz verschiedenster Produktionskreisläufe zu verbessern.

Ein weiteres Projekt

Projektdaten

Projektnummer 2010-12
Projektart Forschung und Studien
Projektträger Projektteam Holweg & Schill
Laufzeit Mai 2010 bis Oktober 2010
Zuschuss 11.450
