Wenn Abwasser zum Rohstoff wird

Der Durchschnittsdeutsche verbraucht 128 Liter Wasser am Tag, davon entfallen etwa 46 Liter auf die Körperpflege, also beispielsweise Baden oder Duschen. Energieintensiv erhitzt ist dieses nur leicht verschmutzte Grauwasser zu schade um ungenutzt als Abwasser in die Kanalisation zu fließen. Bisherige Wasserrecyclinganlagen nutzen aber bisher entweder nur dessen Restwärme, um damit Brauchwasser zu erhitzen oder reinigen das Grauwasser, um es beispielsweise für Waschmaschine und Toilettenspülung wieder zu verwenden. Seit 2006 entwickelte die Firma Pontos ein Gesamtsystem, das anschließend in einem Studentenwohnheim im Freiburger Stadtteil Vauban eine zweijährige Testphase durchlief. Das Fraunhofer Institut für System- und Innovationsforschung in Karlsruhe begleitete den Testbetrieb.

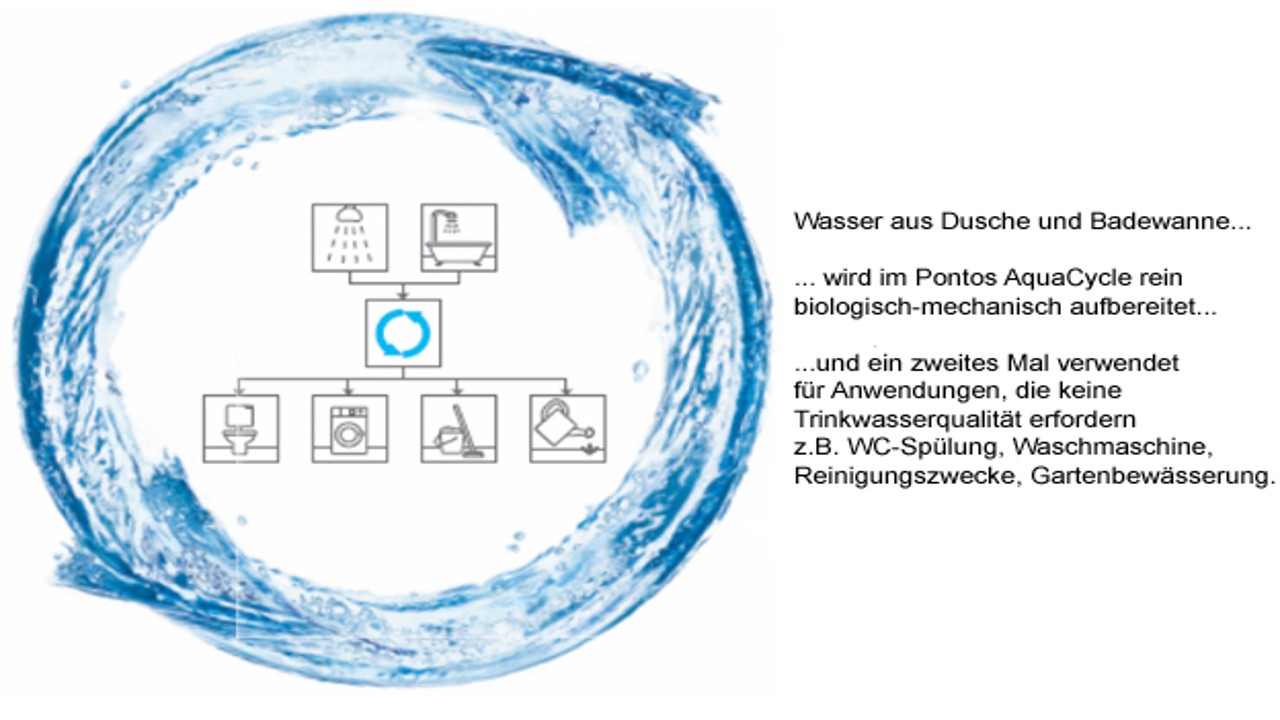

Dabei durchläuft das warme Grauwasser einen speziellen Wärmetauscher, in dem es seine Wärme an das zu erwärmende Trinkwasser abgibt. Um das biologisch-physikalisch Wasser anschließend aufzubereiten, nutzte die Firma Pontos das System AquaCycle. Die kompakte, einfach zu bedienende Anlage filtert das Grauwasser vor und reinigt es zweifach durch Biokulturen, um es schließlich mit UV-Strahlen zu hygienisieren. Nach dem Wärmetauscher hat das Wasser noch etwa 10 Grad, was die biologischen Abbauprozesse erschwert, die bisher mit 20 bis 30 Grad abliefen. Obwohl die niedrigere Temperatur die Biokulturen weniger leistungsfähig macht, stellten die Experten fest, dass die Anlage immer noch effizient genug läuft.

Wasserfiltration und Wärmerückgewinnung zu kombinieren bietet mehrere Vorteile: Weil die Bewohner weniger Trinkwasser verbrauchen und Abwasser in die Kanalisation leiten, sinkt die Wasserrechnung. Außerdem braucht die die Heizung weniger Energie um das schon vorgewärmte Trinkwasser zu erhitzen. Das Trinkwasser zu erwärmen macht bei einem Niedrigenergiehaus 40 Prozent des Energiebedarfs aus, bei einem Passivhaus sogar mehr als die Hälfte. Für das Freiburger Wohnheim sank der Energiebedarf für die Warmwasserbereitung um 20 Prozent. Außerdem ersetzte das Grauwasser das Trinkwasser für die Toilettenspülung fast vollständig.

Projektdaten

Projektnummer 2006-06
Projektart Forschung und Studien
Projektträger Pontos Umwelttechnik
Laufzeit März 2006 bis Dezember 2010
Zuschuss 234.000
