Ökologische Wärme- und Kälteversorgung basierend auf Wärmepumpen mit maximaler Systemeffizienz

Wärme- und Kälteversorgung mit Wärmepumpe Gesundheitsresort Schwarzwald Luisenhöhe

Viele Szenarien für eine CO2-freie Wärmeversorgung in Deutschland gehen davon aus, dass Wärmepumpen eine größere Rolle spielen müssen, um die seit mehreren Jahren stagnierende Wärmewende weiter voranzutreiben. In der Gemeinde Horben am Fuße des Schauinslands bietet sich hierfür ein idealer Anwendungsfall.

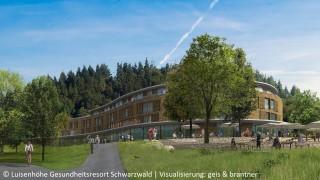

Dort entsteht auf einem Hochplateau am Westhang des Schauinsland-Massivs das moderne Resorthotel „Gesundheitsresort Schwarzwald Luisenhöhe". Das Resort soll durch ein innovatives und zukunftsweisendes Versorgungskonzept basierend auf mehreren Sole-Wasser-Wärmepumpen in Kombination mit einem Erdsondenfeld mit Wärme und Kälte versorgt werden.

Ziel dieses Konzeptes ist es, einen möglichst effizienten Betrieb der Anlagen zu realisieren. Bei der Projektierung wird der Fokus daher besonders auf ein innovatives Zusammenspiel der einzelnen Anlagen und die Optimierung der Betriebspunkte gesetzt:

Um das Erdreich während der Sommermonate zu schonen und aktiv zu regenerieren, wird das Konzept durch einen großen Luft-Wärmetauscher ergänzt. So stehen den Wärmepumpen ganzjährig mehrere Wärmequellen zur Verfügung. Durch eine intelligente Regelung sollen alle Wärmepumpen flexibel betrieben werden, sodass diese jederzeit Wärme aus einer möglichst hochtemperierten Wärmequelle beziehen können und damit eine maximale Effizienz aufweisen: Im Sommer kann bei hohen Außentemperaturen Wärme über den Luft-Wärmetauscher bezogen werden. Im Winter steht Wärme aus dem verhältnismäßig warmen Erdreich zur Verfügung. Zudem kann ganzjährig Wärme aus den Kältespeichern bezogen werden und dem Heizsystem zugeführt werden, diese sog. Systemkühlung (Heizen und Kühlen gleichzeitig) hat die höchste Effizienz.

Durch ein umfassendes Monitoring, welches alle relevanten Energieströme messtechnisch erfasst und visualisiert, soll eine kontinuierliche Anlagenoptimierung ermöglicht werden und der Anlagenbetrieb sowie die Leistungsfähigkeit der Wärmepumpen transparent werden.

Durch Minimierung der elektrischen Stromaufnahme bei Maximierung der Nutzung von Umweltwärme soll sichergestellt werden, dass Wärme und auch Kälte langfristig ökologisch und damit möglichst CO2-arm bereitgestellt werden.

Wenn Sie mehr über das Projekt Luisenhöhe in Horben erfahren möchten, besuchen Sie doch die Webseite des Gesundheitsresorts Schwarzwald Luisenhöhe.

Projektdaten

Projektnummer 2020-04
Projektart Bau und Anwendung
Projektträger badenovaWÄRMEPLUS GmbH & Co. KG
Laufzeit 01.04.2020 - 31.03.2023
Zuschuss 139.658€
