Ein BHKW zur Dampferzeugung in der Molkerei

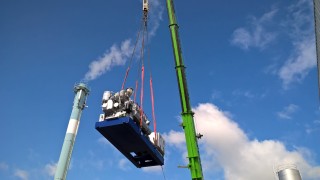

Rohmilch in verschiedene Milchprodukte zu verarbeiten ist energieintensiv. Insbesondere benötigen Molkereien viel Wärme, um die Milch zu pasteurisieren oder Käse und Joghurt herzustellen sowie Kälte, um diese Produkte anschließend zu lagern. Gleichzeitig haben Molkereien einen gleichmäßig hohen Wärmebedarf und eignen sich deshalb besonders für Kraftwärmekopplung. Bei der Schwarzwaldmilch GmbH kommt deshalb ein erdgasbetriebenes BHKW zum Einsatz, das über einen Abhitzekessel Heizwasser und Prozessdampf für die verschiedenen Produktionsstufen der Milchverarbeitung bereitstellt. Ein Wärmespeicher in Kombination mit einer ausgeklügelten Steuerungstechnik stellt sicher, dass Wärmebedarf und -produktion aufeinander abgestimmt sind.

Während der Einsatz von BHKWs mittlerweile Standard ist, kommen sie bei der Dampferzeugung wegen der hohen Investitionskosten und damit langer Amortisationszeit noch kaum zum Einsatz. Die Anlage der Schwarzwaldmilch dient deshalb auch als Demonstrationsobjekt, das bei regelmäßigen Führungen besichtigt werden konnte.

Drei wesentliche Erkenntnisse:

•Vor Projektbeginn gab es von verschiedenen Anbietern sehr unterschiedliche Konzepte, die die Auswahl der besten Lösung erschwerte.

•Die Auswahl der richtigen Partner ist für ein so komplexes Projekt entscheidend und war hier erfolgreich.

• Eine solide Grundlagenermittlung ist das Fundament für ein tragbares Energiekonzept. Über längere Zeiten sind die potentiellen Wärmesenken mit Wärmezähler gemessen worden, nur über ein repräsentatives Wärmeprofil, das alle Betriebszustände wiedergibt, kann sich das im realen Betrieb bestätigen.

Projektdaten

Projektnummer 2016-08
Projektart Bau und Anwendung
Projektträger Schwarzwaldmilch GmbH Freiburg
Laufzeit Oktober 2015 bis Juni 2017
Zuschuss 250.000
