energetisch optimiertes Pharma Center

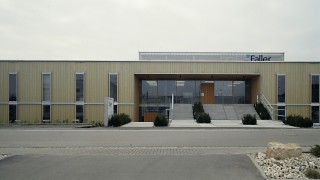

Energieeffiziente Industriebauten sind bisher noch selten, eine der wenigen ist das neue Produktionsgebäude der August Faller KG in Binzen.

Die Pharmaindustrie, für die Faller umwelt- und klimafreundlich herstellt, stellt besonders hohe Anforderungen an Lüftung und Temperatur. Trotzdem spart das Faller PharmaServiceCenter etwa so viel CO2 ein, wie 130 Einfamilienhäuser ausstoßen.

2003 fertig gestellt, kombiniert das neue Gebäude auf intelligente Weise konventionelle Techniken um möglichst viel Energie zu sparen. Wie der Kuhstall bei einem kompakt gebauten Schwarzwaldhof, heizt bei Faller die Maschinenabwärme aus der Produktionshalle auch die ebenfalls im Neubau untergebrachte Verwaltung und Logistik. Besonders innovativ ist die Kombination von massiven Betonwänden und einer Industrieglasfassade. Die ungedämmte Gebäudefassade speichert Wärme und gibt sie an das Gebäude ab, die ungedämmte Bodenplatte lässt zu, dass das Erdreich im Sommer kühlt und im Winter wärmt. Im Sommer kühlt die hinterlüftete Glassfassade den Beton. Auf diese Weise nutzt das Gebäude, das ein Kybernetiker energetisch optimierte, Volumen und Außenfläche außergewöhnlich effizient. Als Vorbild für ähnliche Industriebauten überzeugt das Servicecenter auch durch sein durchdachtes Design.

Die Fotografien sind urheberrechtlich geschützt, copyright R. Walti.

Projektdaten

Projektnummer 2003-10
Projektart Bau und Anwendung
Projektträger August Faller KG, Waldkirch
Laufzeit Oktober 2002 bis Januar 2004
Zuschuss 70.000
