Energie- und Qualitätsmanagement für nachhaltige Gebäude

Viele Städte haben ihn den vergangenen Jahren ausführliche Sanierungsmaßnahmen durchgeführt, um den Energieverbrauch der städtischen Gebäude zu reduzieren. Weil am Rhein investierte besonders stark in den Klimaschutz und hat unter anderem eine klimaneutrale Feuerwache errichtet, Heizungsnetze hydraulisch optimiert und innovative Heiz- und Lüftungstechnik in Schulen installiert. Gebäude energieeffizient zu planen oder zu sanieren garantiert jedoch noch nicht, dass beim Bau optimal gearbeitet wird und dass die Bewohner und Nutzer Energiesparpotentiale maximal ausnutzen. Der langfristige Betrieb von energieeffizienten Gebäuden ist noch wenig erforscht, obwohl neue Technologien und die Nutzer oftmals vor Herausforderungen stellen. Das Projekt der Stadt Weil setzt deshalb auf ein Energie- und Qualitätsmanagement für nachhaltige Gebäude um sicherzustellen, dass die Klimaziele aus der Planung in der Praxis auch umgesetzt werden.

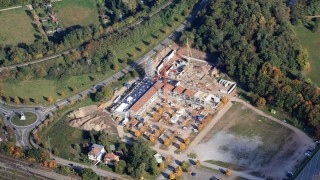

Unter anderem wurden die Geothermieanlage der 2010 erbauten, klimaneutralen Feuerwache optimiert und die innovative Lüftung- und Heizsysteme verschiedener sanierter Gebäude auf ihre Nachhaltigkeit und Effizienz zu überprüft. Als Teil eines größeren Projektes der Deutschen Bundesstiftung Umwelt und unterstützt von der TU Braunschweig, konnte die Stadt dabei auf ein breites Expertenwissen zurückgreifen und die Ergebnisse verschiedener Bereiche, Städte und Regionen mit den eigenen Daten vergleichen. Das Projekt veranstaltete außerdem Workshops zu Themen energetische Sanierung, Trinkwasserhygiene oder Heizsysteme und einen Webservice für alle Teilnehmer, der Defizite aufzeigte und die Suche nach Lösungen vereinfachte.

Öffentliche Präsentationen machten die Ergebnisse dem lokalem Handwerk, Ingenieuren und Energieberatern zugänglich und haben dazu beigetragen, zukünftige Energiesparmaßnahmen noch nachhaltiger zu machen. Mit dem Projekt hat die Stadt Weil, ihren Energieverbrauch nochmals um 10-15 % reduziert. Durch den vielfältigen Ansatz und die verschiedenen untersuchten Gebäudetypen und Maßnahmenkataloge diente das Qualitätsmanagement auch anderen Städten als Vorbild.

Darstellung dreier wesentlicher Erkenntnisse aus dem Projekt

  • Die Prüfprozesse haben sich im badenova‐Projekt grundsätzlich als effektiv erwiesen. Der Einsatz von temporären und mobilen Loggern z.B. für die Ermittlung von Systemtemperaturen und Stromlastgängen hat sich bewährt. Zur vertiefenden Analyse wird empfohlen, leicht verfügbare Daten zum Betriebszustand z.B. aus Funktionsbeschreibung oder DDC bei der Analyse zum Soll‐Ist‐Vergleich heranzuziehen.
  • Als wenig effektiv hat sich in diesem Projekt die Datenquelle Gebäudeautomation erwiesen. Die Verfügbarkeit der Daten außerhalb der Gebäudeautomation und präzise Spezifikationen sollte dringend angestrebt werden, um dem Gebäudebetreiber ein effektives Betriebsmonitoring zu ermöglichen.
  • Der Nutzen des Qualitätsmanagements ist auf Grund der am Bau fehlenden Serienfertigung nur schwer empirisch zu bewerten. Projekte zur Betriebsoptimierung im Bestand zeigen jedoch Amortisationszeiten für gering‐ und nicht‐investive Maßnahmen von weniger als einem Jahr. Damit ist ein effektives Qualitätsmanagement eine der wirtschaftlichsten Maßnahmen für energieoptimiertes Bauen.

Weiterführende Projekterkenntnisse finden Sie im Abschlussbericht.

Projektdaten

Projektnummer 2014-01
Projektart Forschung und Studien
Projektträger Stadt Weil am Rhein
Laufzeit Mai 2014 bis März 2016
Zuschuss 26.250
