Holzvergaser für die Nudelproduktion

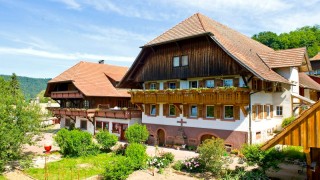

Der Geflügelhof Zapf, ein nach Ökostandards produzierender Familienbetrieb bei Gengenbach, stellt wöchentlich rund 350.000 Eier und je anderthalb Tonnen Nudeln und Spätzle her. Um noch umweltfreundlicher produzieren zu können, stellte der Hof seine energieintensive Produktion auf neuartige Holzvergaser um. Unter Hitze wandeln die Anlagen Holzhackschnitzel in ein Brenngas um und nutzen so die im Holz vorhandene Energie effizienter. Bereits Ende des 19. Jahrhunderts entwickelt und beliebt in Kriegszeiten, erprobten in den letzten Jahren einige Pilotprojekte Holzvergaser als Option für erneuerbare regionale Rohstoffe. Am Geflügelhof Zapf sind die Vergaser wärmegeführt, richten sich also danach, wie viel Wärmeenergie der Betrieb zum Kühlen und Heizen benötigt. Eine Resorptionsanlage wandelt Wärmeenergie in Kälte um und bildet zusammen mit den Holzvergasern ein flexibles Wärme- und Kältenetz, das auf verschiedenen Temperaturstufen den Hennenbetrieb wärmt, Energie liefert für die Nudeln- und Spätzleproduktion und die Produkte schließlich kühlt. Außerdem trocknet die Abwärme der Holzvergaser in einem automatisierten Silo die Hackschnitzel und versorgt den Hof mit Heizwärme.

Im Rahmen eines weiteren Innovationsfondsprojektes erstellt die Hochschule Offenburg ein Managementsystem für das komplexe Energienetz und evaluierte die Ergebnisse. Das innovative System demonstriert, wie kleine und mittelständische Betriebe mit hohem Energiebedarf auf umweltfreundliche Techniken umstellen können.

Projektdaten

Projektnummer 2012-07
Projektart Bau und Anwendung
Projektträger G.+M. Zapf Energie GbR
Laufzeit Mai 2012 bis Ende 2014
Zuschuss 250.000
