Kleinkraftwerk im Heizungskeller

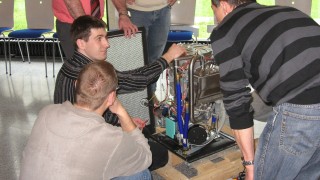

Zwar sind Blockheizkraftwerke eines der Energiekonzepte der Zukunft, bisher aber lohnten sie sich nur für größere Gebäude. Ein Feldtest der Badenova erprobte 20 Geräte einer neuen Generation von Mikro-BKHW, die sich besonders für Einfamilienhäuser eignen. Zum Einsatz kamen zwei gasbetriebene Anlagen: Der 10 Lion-Powerblock der Firma OTAg und der stirlingbetriebene Whispergen. Der Vorteil beider Modelle liegt darin, dass sie das Gas extern, außerhalb des Motors, verbrennen und deshalb weniger Schadstoffe ausstoßen als herkömmliche Verbrennungsmotoren. Unter der Hitze weitet sich das Arbeitsgas im Motor aus und treibt Kolben an, deren Bewegung ein Generator wiederum zu elektrischer Energie umwandelt. Für die nötige Kühlung sorgt ein Wasserkreislauf, in dem die Abwärme gleichzeitig Heiz- und Brauchwasser erhitzt. Im Feldtest in 20 Ein- oder Zweifamilienhäuser zeigte sich, inwieweit die Prototypen schon für den Markt geeignet waren.

Lokale Handwerksbetriebe sorgten für fachliche Betreuung während die Hochschule Offenburg das Projekt begleitete und schon im Vorfeld ein spezielles Messkonzept entwickelte. Durch das umfangreiche Monitoring standen bei Projektende 2011 erstmals ausreichend Daten zur Verfügung, um den Einsatz von Mikroblockheizkraftwerken zu analysieren.

Projektdaten

Projektnummer 2008-09
Projektart Bau und Anwendung
Projektträger badenova AG & Co. KG
Laufzeit bis Juni 2010
Zuschuss 147.584
