Konzentrierende Solarstromsysteme für sonnenreiche Standorte

Hohe Materialkosten sind eines der Probleme, wenn es darum geht, wirtschaftliche Photovoltaiksysteme zu produzieren. Die Freiburger Concentrix Solar GmbH, gegründet 2005 von Wissenschaftlern des Fraunhofer Instituts für Solare Energiesysteme (ISE), umgehen das Problem: Sie setzen bei ihren Konzentratorzellen durch günstige Linsentechnologie weniger, dafür aber besonders effiziente Solarzellen ein. Anders als bei herkömmlichen Siliziummodellen fokussieren Fresnellinsen das Sonnenlicht, das 500-fach konzentriert auf die Gallium-Arsenid-Solarzellen trifft. Deren außergewöhnlich geringe Größe von nur etwa 0,03 Quadratzentimeter erlaubt es, hochwertige Halbleitermaterialien zu nutzen, die bisher nur in der Raumfahrt im Einsatz waren. Die Gesamtfläche an Halbleitermaterialien ist folglich niedriger als bei Siliziumflachmodulen. Das macht die Konzentratortechnologie zu einer Option, die vor allem in südlichen Ländern mit hoher Direkteinstrahlung besonders effektiv ist.

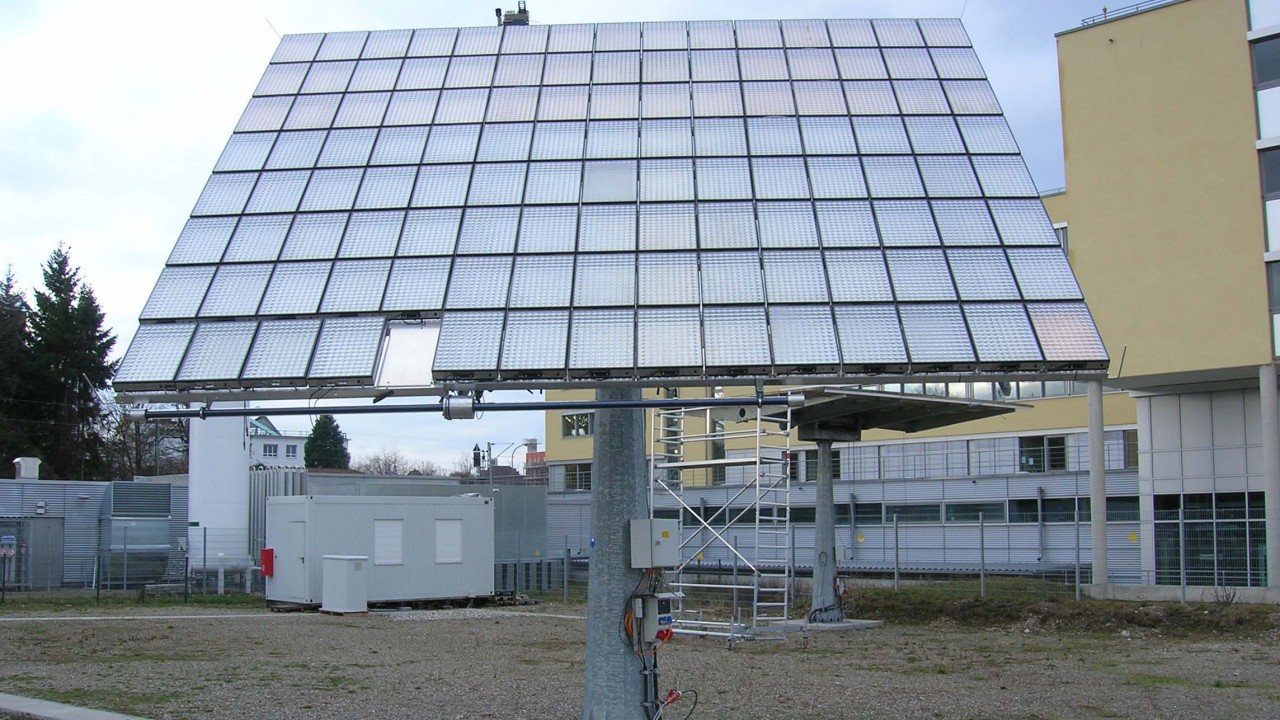

Das zweijährige Projekt testete die Technik erstmals in Deutschland in einem Demonstrationssystem um sie zur Serienreife zu bringen. Die Anzahl von 330 Modulen konnte Concentrix 2007 mit halb so vielen Modulen ersetzen, die mehr als doppelt so viele Zellen haben. Bei einem Wirkungsgrad von knapp einem Drittel lag der Ertrag bei bis zu 6400 kWh pro Jahr. Für Gebiete wie den Mittelmeerraum produzieren sie sogar die doppelte Strommenge.

Der Praxistest erwies sich als überaus erfolgreich: Mit den Erkenntnissen aus dem Demonstrationssystem baute Concentrix inzwischen eine 100 KW-Anlage in Spanien. Die neue Produktionsanlage im Freiburger Gewerbegebiet Haid startet mit einer Produktionskapazität von 25 MW. Als herausragendes Start-up Unternehmen erhielt Concentrix im Januar 2008 den 28. Innovationspreis der Deutschen Wirtschaft.

Weitere Informationen finden Sie auf der Homepage der Firma Concentrix.

Projektdaten

Projektnummer 2006-04
Projektart Forschung und Studien
Projektträger Concentrix Solar GmbH
Laufzeit Januar 2006 bis Juni 2008
Zuschuss 160.400

Ihre Ansprechpartner

Richard Tuth

Richard Tuth

Innovationsfonds Klima- & Wasserschutz

T: 0761-279-29 84

E-Mail: richard.tuth@badenova.de

Michael  Artmann

Michael Artmann

Innovationsfonds Klima- & Wasserschutz

T: 0761-279-22 53

E-Mail: michael.artmann@badenova.de
