Wie gut arbeiten Wärmepumpen in der Praxis?

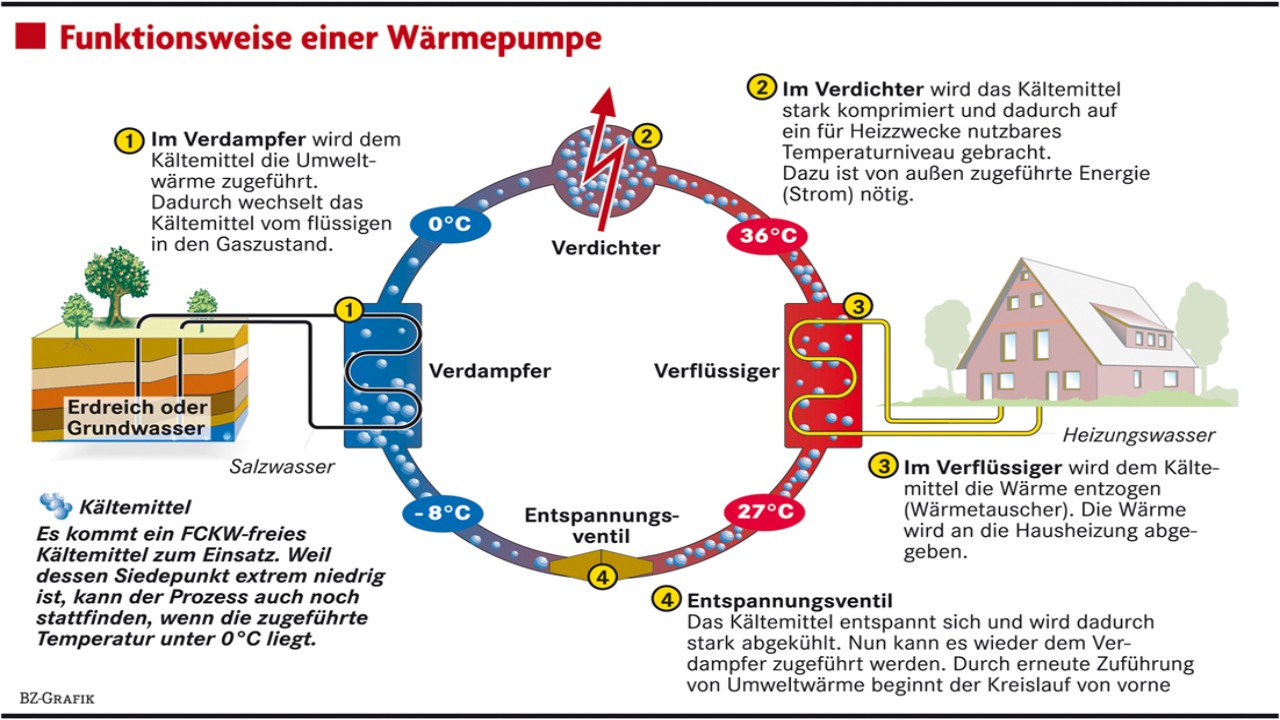

Elektrowärmepumpen gelten als umweltfreundliche Option, um Gebäude mit Wärme und Heizwasser zu versorgen. Sie nutzen Umweltwärme aus Umgebungsluft, Grundwasser oder Erdreich, um mit Hilfe elektrischer Energie das Wasser auf Heizniveau anzuheben.

Bisher fehlten aber noch Studien, die genau zeigen, unter welchen Bedingungen die jeweiligen Varianten wirklich energieeffizient und wirtschaftlich sind. Die Lokale Agenda 21 in Lahr holte das in Kooperation mit Badenova, der Hochschule Offenburg, der Ortenauer Energieagentur und den lokalen Elektro-, Heizungsinnungen nun nun nach. In einem zweijährigen Feldtest analysierten sie die Messwerte von 33 Luft-, Erdreich-, Grundwasserpumpen, die Ein- oder Zweifamilienhäuser wärmen oder für warmes Wasser sorgen. Die untersuchten Systeme zeigten erhebliche Unterschiede.

Die Jahresarbeitszahl (JAZ), die das Verhältnis von Strominput und Wärmeoutput bezeichnet, ist das geeignete Maß um festzustellen, wie effektiv eine Wärmepumpe ist. Erdreichwärmepumpen erwiesen sich beim Feldtest als die effizienteste Lösung. Ihre Jahresarbeitszahl lag im Durchschnitt über dem Wert von 3,1, welcher eine energieeffiziente Anlage auszeichnet. Die Grundwasserpumpen schnitten etwas schlechter ab, wobei die besseren Modelle zeigten, dass nicht das Prinzip an sich, sondern die noch nicht ganz ausgereiften Modelle dafür verantwortlich waren.

Die stark schwankenden Ergebnisse zeigen, dass es sich lohnt, weiter in die Technik zu investieren um die Systeme effizienter zu machen. Außerdem sind Berater und das Handwerk gefordert, die Wärmepumpen optimal an die lokalen Gegebenheiten anzupassen und regelmäßig zu warten, um die Anlagen so wirtschaftlich und umweltfreundlich wie möglich zu betreiben.

Mehr Informationen auf der Homepage der Lokalen Agenda Lahr.

Projektdaten

Projektnummer 2006-08
Projektart Forschung und Studien
Projektträger Lokale Agenda- Gruppe Energie, Lahr
Laufzeit Juni 2006 bis Dezember 2008
Zuschuss 23.730
