Abluftreinigung mit Wärmerückgewinnung

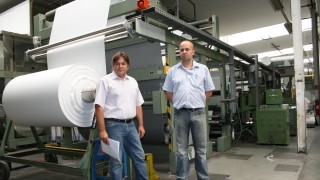

Abluftreinigungssysteme sind in Textilbetrieben bisher nicht vorgeschrieben und wegen ihrer hohen Betriebskosten und dem großen Energieverbrauch kaum im Einsatz. Außerdem entfernen die herkömmlichen Anlagen die Schadstoffe noch nicht effizient genug. Die Brennet AG, die in Bad Säckingen umweltfreundlich hochwertige Textilien herstellt, erprobt den Prototyp einer neuen Filteranlage. Mit einem Wirkungsgrad von 50 bis 90 Prozent verhindert sie, dass Treibhausgase wie CO2, Methan oder Schadstoffe wie Formaldehyd in die Luft geraten.

Die Reinigung verläuft in mehreren Schritten: Verdampftes Wasser kühlt die Abluft zuerst ab, wobei das kondensierte Wasser teilweise schon Schadstoffe absorbiert. Danach lädt ein Ionisator die Partikel elektrostatisch auf und bindet sie mithilfe einer Wasserdrüse an Wassertröpfchen. Aufgeteilt in seine wasser- und ölhaltigen Bestandteile gelangt das Endprodukt schließlich ins normale Abwassersystem oder in einen Sammelbehälter.

Dem Filterprozess vorgeschaltet ist ein Röhrenwärmeaustauscher, der den Energieverbrauch der Anlage um 15 % senkt, indem er die Hitze der Abluft nutzt. Die Landesanstalt für Umwelt, Messungen und Naturschutz Baden-Württemberg (LUBW) analysiert inwieweit der vielversprechende Prototyp schon geeignet ist, sich zum branchenüblichen Standard zu entwickeln. Pro Jahr spart die Anlage voraussichtlich 10. 000 Euro an Energiekosten und demonstriert so, dass sich Abluftreinigungssysteme trotz der Investitionskosten auch finanziell lohnen.

Das Projekt wurde abgebrochen, da sich die Notwendigkeit einer Abluftreinigung nicht mehr stellt.

Projektdaten

Projektnummer 2009-01
Projektart Forschung und Studien
Projektträger Brennet AG
Laufzeit Juni 2009 bis Juni 2011
Zuschuss 107.652
