Ein Modell für den naturnahen Wasserhaushalt

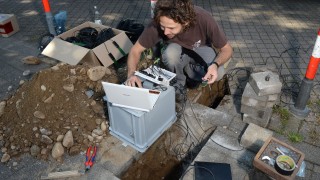

Seit 1999 müssen Stadtplaner die urbane Wasserbewirtschaftung möglichst naturnah und umweltfreundlich gestalten. Für eine solche nachhaltige Wasserwirtschaft fehlten teilweise aber noch die Grundlagen. Bislang war es noch kaum erforscht, wie Regenwasser auf verschiedenen Siedlungsflächenverhalten versickert oder verdunstet, und wie sich diese Faktoren auf das städtische Mikroklima auswirken. Im Projekt des Lehrstuhls für Hydrologie der Universität Freiburg entstand deshalb ein Modell, das diese Faktoren für verschiedene Bebauungsarten analysierte und mit unbesiedelten Flächen im Umland verglich. Dafür kartierten die Wissenschaftler das Stadtgebiet von Freiburg und teilten es in verschiedene Oberflächenarten ein, z. B. Pflaster oder Asphalt, Häuser oder städtische Grünflächen ein. Auf verschiedenen Referenzflächen wurde über drei Jahre hinweg gemessen und festgehalten, wie dort Regenwasser verdunstet oder versickert, sich auf Stadtklima und Grundwasser auswirkt und wie effizient das Kanalsystem und bestehende Versickerungsmaßnahmen sind. Der Vergleich mit einer unbebauten Naturfläche im Umland erlaubt Rückschlüsse darauf, wie naturnah der Freiburger Wasserkreislauf ist. In Zusammenarbeit mit dem Eigenbetrieb Wasserwirtschaft der Stadt Freiburg und dem Ingenieurbüro Ernst & Co entstand so ein Instrument, das es zukünftig erlaubt, für einzelne Gebiete oder eine Stadt genaue Vorhersagen zu treffen. Eine Fallstudie in Landwasser ergänzte das Projekt. Aus diesen Erkenntnissen entwickelten die Forscher ein Model, das es auch anderen Städten erlaubt, ihre Wasserwirtschaft künftig nachhaltiger zu gestalten.

Wesentliche Erkenntnisse:

  • Die entwickelten Simulationswerkzeuge erlauben die zeitliche Dynamik des Wasserhaushaltes für die natürlichen, teilversiegelten und versiegelten Flächen, sowie für die dezentralen und zentralen Maßnahmen zur Versickerung von Niederschlag detailliert zu betrachten und in Ihrer Wirkung auf den gesamten Wasserhaushalt des Siedlungsraumes zu bewerten.
  • Anhand des vorliegenden Modells lässt sich der Einfluss von Regenwasserbewirtschaftungsmaßnahmen auf den Wasserhaushalt innerhalb von Siedlungsräumen nun zusätzlich auch in seiner Abweichung vom Wasserhaushalt naturnaher Referenzflächen quantifizieren und bewertet werden. Das Modell ist in allen Siedlungen anwendbar.
  • Die Verfügbarkeit von Wasser in Städten für die Verdunstung kann gezielt zur Verringerung der Erwärmung städtischer Innenräume durch den Klimawandel beitragen. Dazu ist jedoch die genaue Berechnung des Wasserhaushaltes aller Oberflächentypen, sowie zentraler und dezentraler Maßnahmen zur Regenversickerung notwendig.

Projektdaten

Projektnummer 2015-08
Projektart Forschung und Studien
Projektträger Universität Freiburg, Lehrstuhl Hydrologie - Fakultät für Umwelt und natürliche Ressourcen
Laufzeit Mai 2015 bis Juli 2019
Zuschuss 247.969
